Приводной вал

Приводной вал - это механический компонент, передающий крутящий момент от двигателя к колесам автомобиля. Он обеспечивает движение транспортного средства, компенсируя перемещения подвески и рулевого управления. В статье рассматриваются различные типы приводных валов, их устройство, принцип работы и области применения, а также основные признаки неисправностей и способы их устранения.

Приводной вал: Основные понятия и функции

Приводной вал, также известный как карданный или полуось, является важной частью трансмиссии автомобиля. Его основная задача – передача крутящего момента от коробки передач (или дифференциала) к колесам. Эта передача должна быть плавной и эффективной, даже когда колеса движутся вверх и вниз из-за неровностей дороги или при повороте руля.

Функции приводного вала:

• Передача крутящего момента: Основная функция – передача вращательного движения от двигателя к колесам.
• Компенсация перемещений подвески: Позволяет колесам свободно двигаться вверх и вниз, не влияя на передачу мощности.
• Обеспечение поворота колес: Позволяет колесам поворачиваться, сохраняя при этом передачу крутящего момента.

Типы приводных валов

Существует несколько типов приводных валов, каждый из которых предназначен для определенных типов транспортных средств и условий эксплуатации.

По типу конструкции:

• Цельный вал: Простая конструкция, обычно используемая в заднеприводных автомобилях.
• Полуось: Используется в переднеприводных и полноприводных автомобилях. Состоит из двух частей, соединенных шарниром равных угловых скоростей (ШРУС).
• Карданный вал: Используется в задне- и полноприводных автомобилях для передачи крутящего момента между агрегатами, расположенными на расстоянии друг от друга.

По типу привода:

• Передний привод: Приводные валы передают мощность на передние колеса.
• Задний привод: Приводные валы (карданный вал и полуоси) передают мощность на задние колеса.
• Полный привод: Приводные валы передают мощность на все четыре колеса.

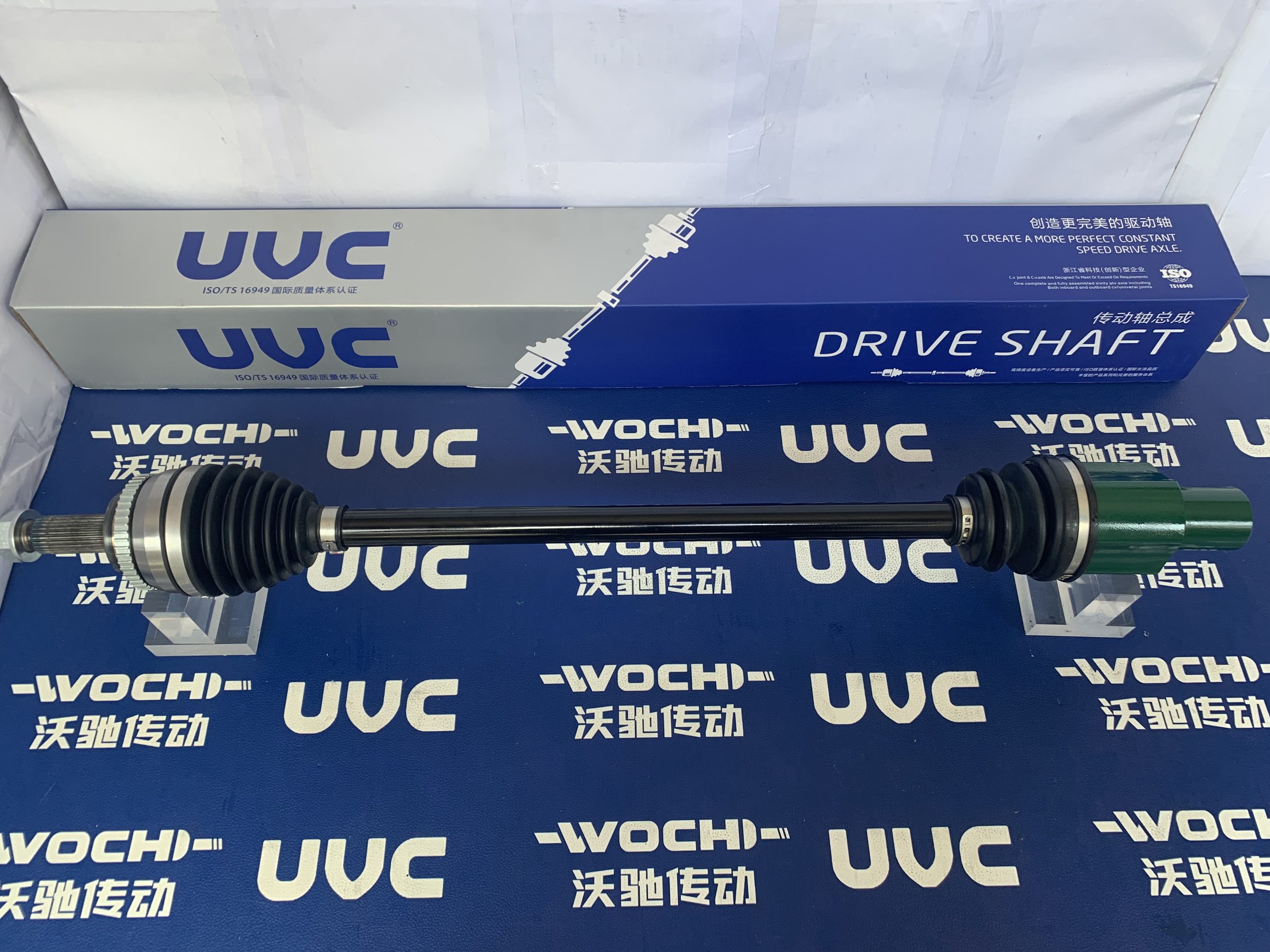

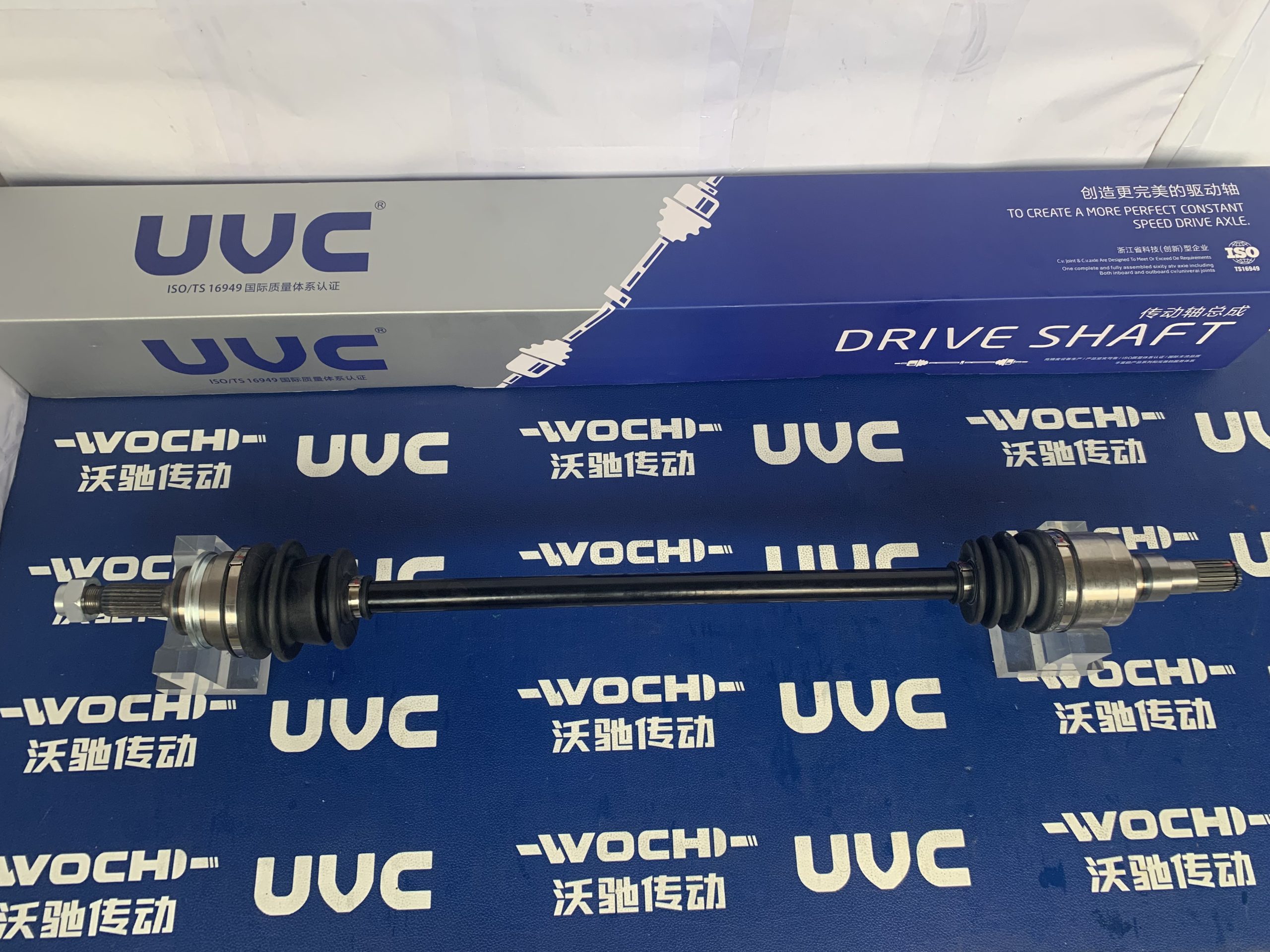

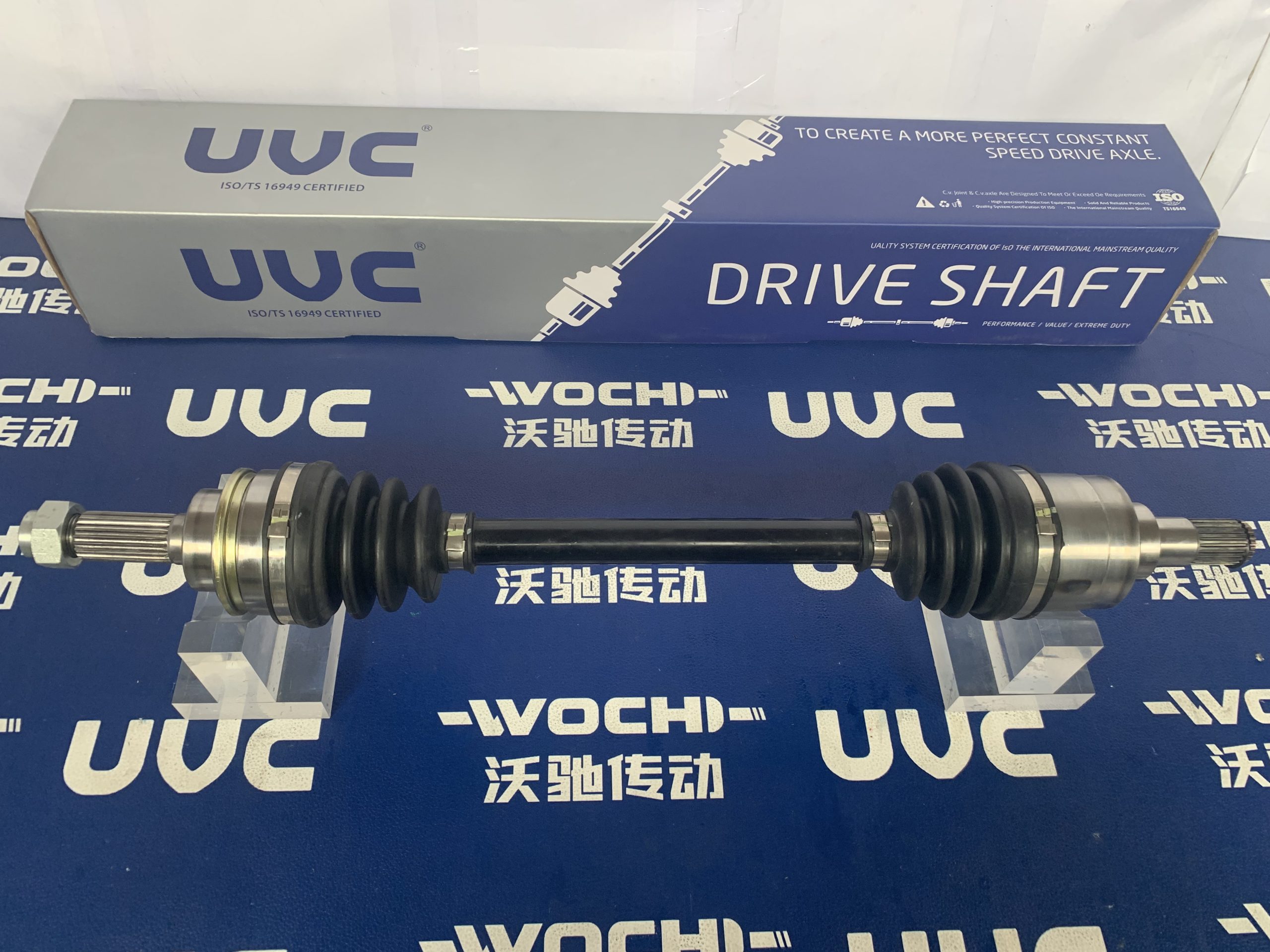

Устройство приводного вала (Полуоси)

Полуось, наиболее распространенный тип приводного вала в современных автомобилях, состоит из нескольких ключевых компонентов:

• Вал: Стальной стержень, передающий крутящий момент.
• Шарнир равных угловых скоростей (ШРУС): Обеспечивает передачу крутящего момента под углом, позволяя колесам поворачиваться и подвеске перемещаться. Существует два типа ШРУСов:

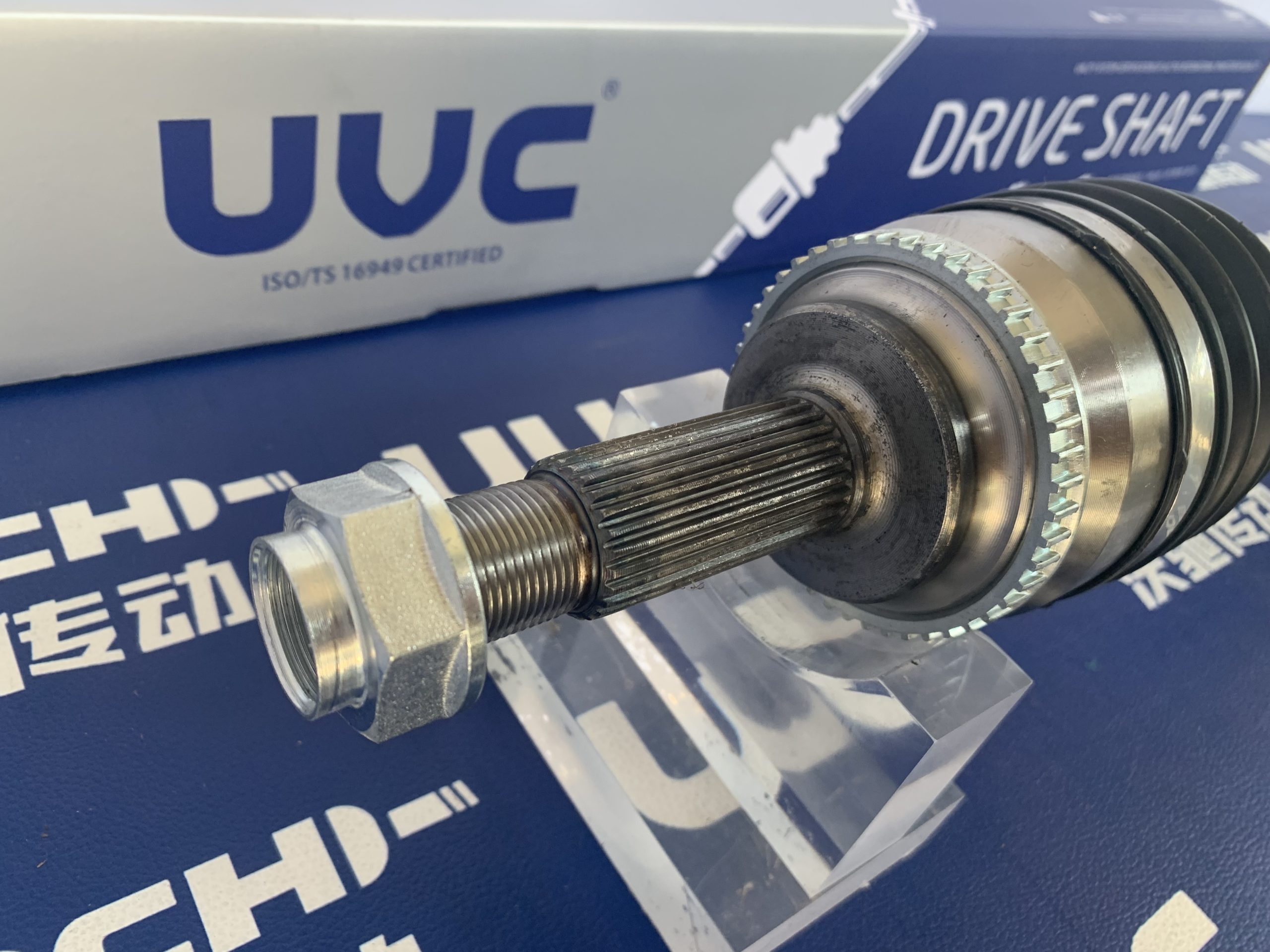

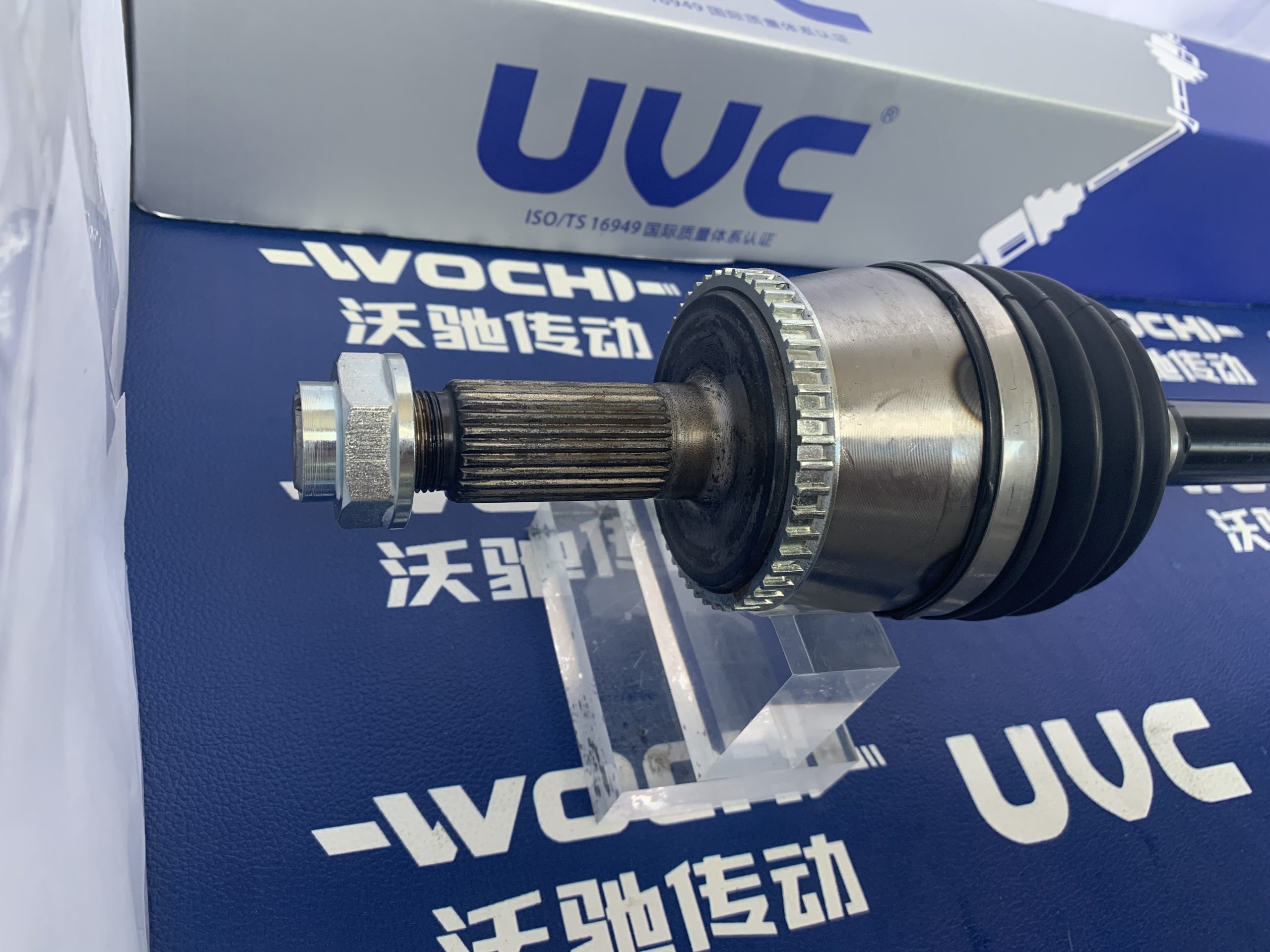

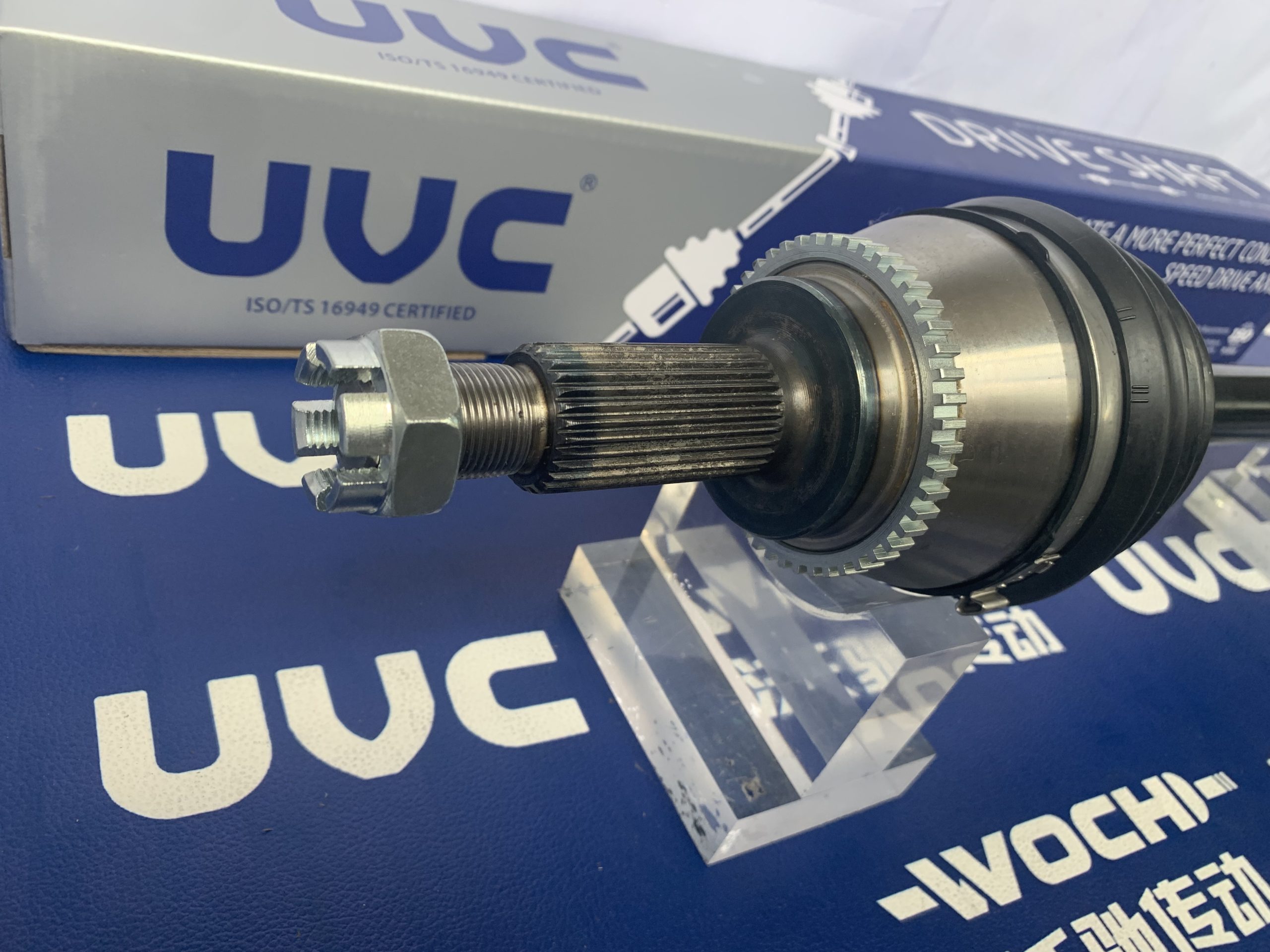

  • Наружный ШРУС: Соединяет вал с колесом и обеспечивает больший угол поворота.

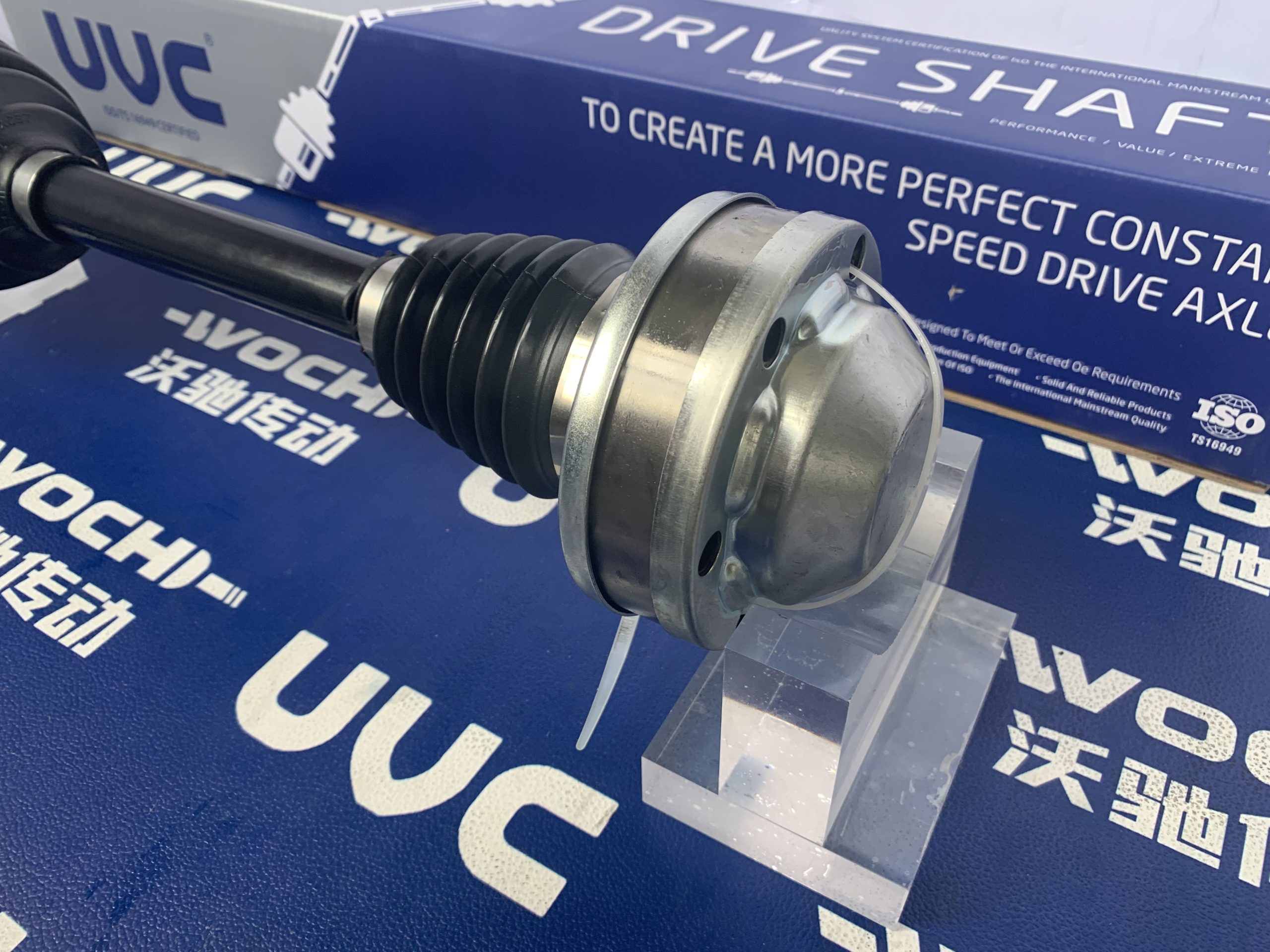

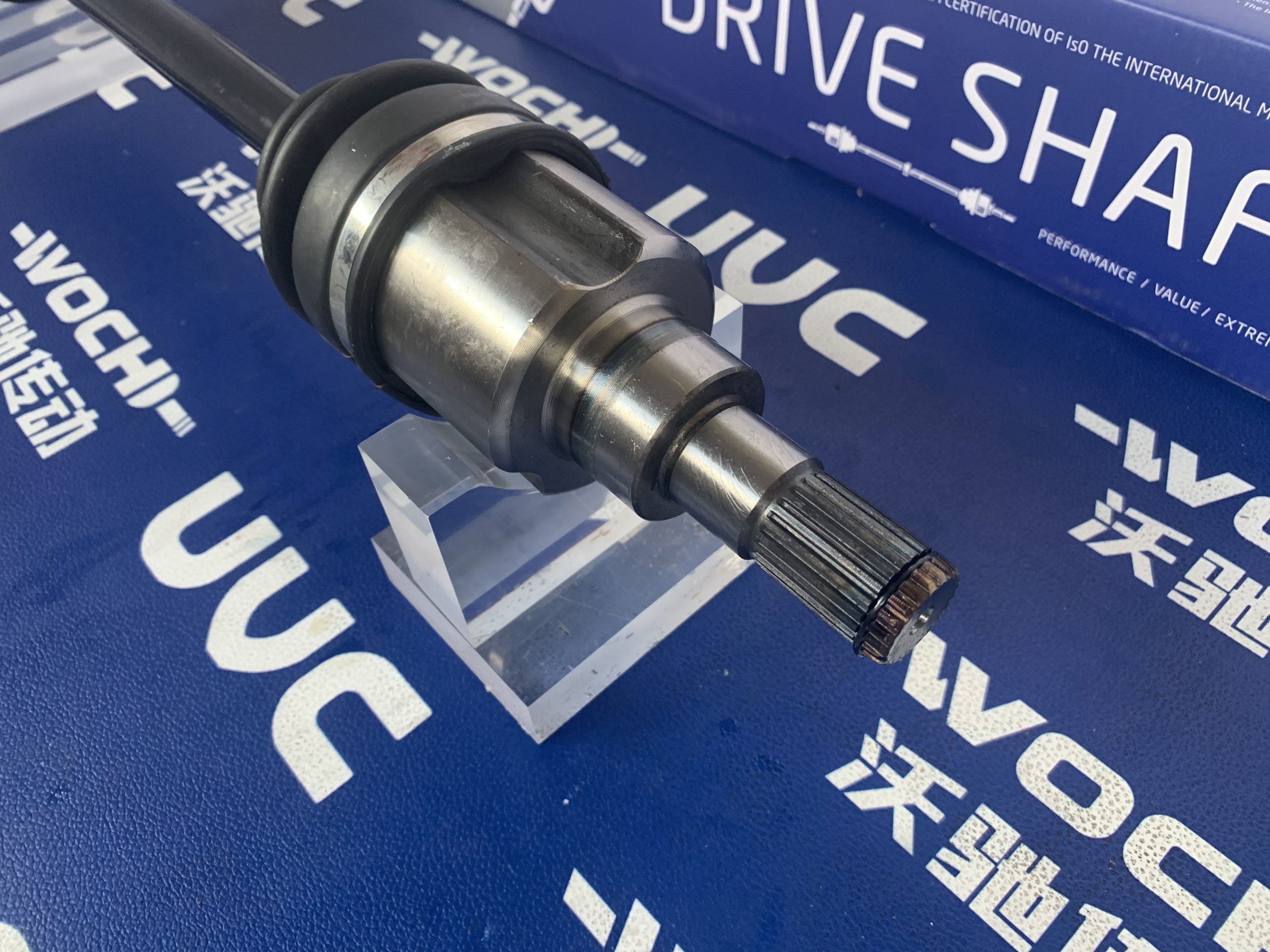

  • Внутренний ШРУС: Соединяет вал с коробкой передач или дифференциалом и обеспечивает меньший угол поворота, компенсируя перемещения подвески.
• Пыльники: Резиновые чехлы, защищающие ШРУСы от грязи, воды и пыли.
• Хомуты: Фиксируют пыльники на валу и ШРУСах.

Принцип работы приводного вала

Принцип работы приводного вала довольно прост: крутящий момент, создаваемый двигателем, передается через коробку передач (или дифференциал) на приводной вал. Вал, вращаясь, передает крутящий момент на колеса через ШРУСы. ШРУСы обеспечивают плавную передачу мощности, даже когда колеса находятся под углом к валу.

Области применения приводных валов

Приводные валы используются в самых разных транспортных средствах:

• Легковые автомобили: Как передне-, так и заднеприводные модели.
• Внедорожники и грузовики: Полноприводные модели, требующие передачи мощности на все колеса.
• Автобусы: Заднеприводные модели, требующие высокой прочности и надежности приводных валов.
• Сельскохозяйственная техника: Тракторы и комбайны, использующие приводные валы для передачи мощности на различные агрегаты.

Признаки неисправностей приводного вала

Неисправности приводного вала могут привести к серьезным проблемам с управляемостью автомобиля и даже к аварии. Важно знать основные признаки неисправностей, чтобы вовремя обратиться в сервис.

• Щелчки или хруст при повороте: Обычно свидетельствует о износе или повреждении ШРУСа.
• Вибрация при движении: Может быть вызвана дисбалансом вала или износом внутренних компонентов ШРУСа.
• Люфт в трансмиссии: Указывает на износ или повреждение шлицевых соединений.
• Утечка смазки из-под пыльников: Признак повреждения пыльников, что может привести к попаданию грязи и воды в ШРУС и его преждевременному износу.

Диагностика и ремонт приводного вала

Диагностика неисправностей приводного вала обычно включает в себя визуальный осмотр, проверку люфтов и прослушивание шумов при движении. В некоторых случаях может потребоваться разборка вала для более детального осмотра.

Ремонт приводного вала может включать в себя замену ШРУСов, пыльников, хомутов или, в крайних случаях, замену всего вала в сборе. Важно использовать качественные запчасти и доверять ремонт квалифицированным специалистам. Компания ООО Чжэцзян Вочи Технология Передачи, представленная на сайте https://www.uvc-wochi.ru/, предлагает широкий ассортимент компонентов трансмиссии, включая высококачественные приводные валы.

Профилактика неисправностей приводного вала

Регулярное техническое обслуживание может значительно продлить срок службы приводного вала и предотвратить серьезные поломки.

• Регулярная проверка состояния пыльников: Поврежденные пыльники необходимо заменять как можно скорее, чтобы предотвратить попадание грязи и воды в ШРУСы.
• Смазка ШРУСов: При замене пыльников необходимо использовать качественную смазку, рекомендованную производителем.
• Избегайте резких стартов и торможений: Резкие нагрузки могут привести к преждевременному износу ШРУСов и других компонентов приводного вала.
• Регулярная проверка состояния ходовой части: Неисправности подвески могут увеличить нагрузку на приводной вал и сократить его срок службы.

Сравнение различных типов приводных валов

В таблице ниже представлено сравнение различных типов приводных валов по основным параметрам:

Заключение

Приводной вал – важный компонент трансмиссии автомобиля, обеспечивающий передачу крутящего момента от двигателя к колесам. Знание типов, устройства, принципа работы и признаков неисправностей приводного вала поможет вам поддерживать автомобиль в хорошем состоянии и избежать серьезных поломок. Регулярное техническое обслуживание и своевременная замена изношенных деталей – залог надежной и безопасной эксплуатации вашего автомобиля. Обратите внимание на продукцию ООО Чжэцзян Вочи Технология Передачи для обеспечения качественного и долговечного ремонта вашего автомобиля.
